板材冲压仿真 QForm

板材冲压仿真 QForm

产品详情

金属板材体积成形是指金属的塑性变形区域较小与板材厚度相差不大的工艺。例如,成形工艺、小半径弯曲和小尺寸压制等工艺。这些过程具有明显的局部变形,在板厚方向的应力应变状态变化很大。这种变形区需要用实体有限元来模拟,因为使用三维壳单元会造成很大的精度损失,或者使求解器无法运行来进行模拟。


传统的板料小零件成形,也是我们所指的金属板材体积成形。在QForm软件中,由于有限元网格数量多,计算时间过长,对车身零件等大面积零件的模拟效率低下。然而,由于仿真过程的高度并行化和在QForm软件中解决二维问题的特殊算法,对轴对称零件的尺寸和复杂性没有限制。

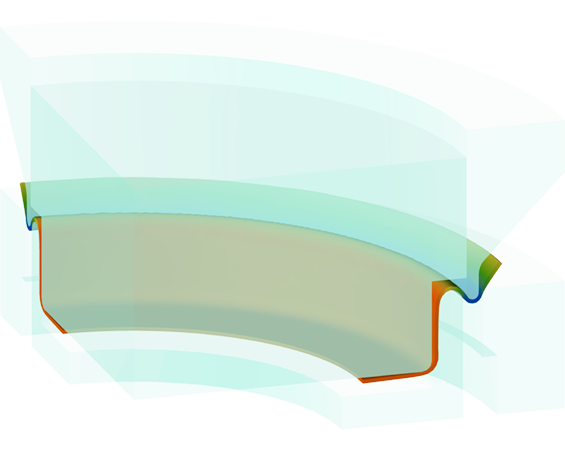

钛合金杯在QForm中的拉深模拟,弹性应变场


功能

● 可以计算板料厚度方向的变形分布

● 计算零件的形状干涉或成型几何元素模型

● 确定在低半径刀具区域内局部形状变化引起的累积应力值,以评估它们对零件性能的进一步影响

● 精确求解的成形问题

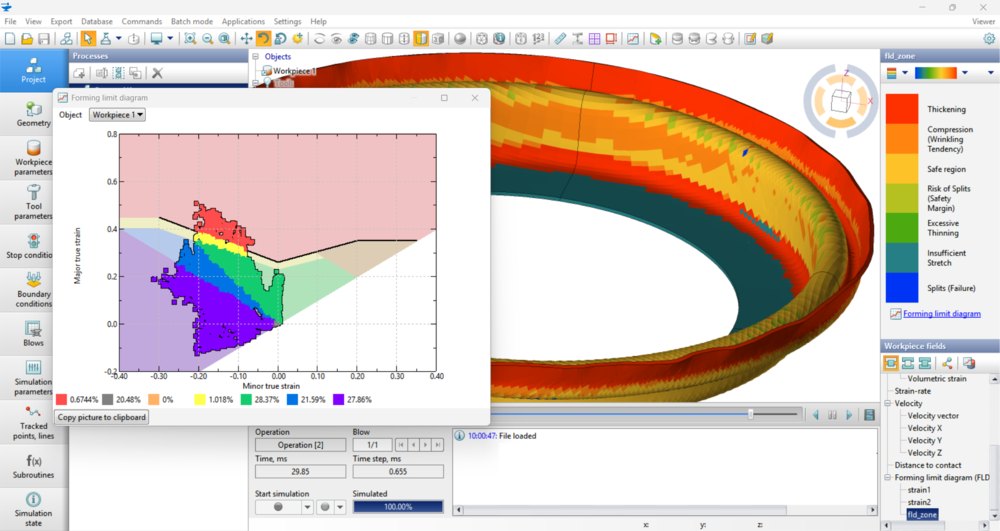

实验结果与QForm结果对比,出现裂纹位置

NKFUSandT_QF_VX-3-4-0180-Plastic strain.png

带肋凸模在QForm中的杯形拉深模拟。塑性应变场

QForm优势

● 准确模拟冷变形的弹塑性材料模型及回弹预测

● 按已知标准预测破坏,如Cockroft-Latham、Kolmogorov、Verzhbitskiy等。

● 预拉伸复合模具的模拟

● 带有多个运动元件的弹簧加载工具的仿真

2021629 2021629

                      在QForm中进行拉深模拟。塑性应变场                                            QForm拉伸测试,有效应力
